Coussin de levage industriel : guide complet pour le levage sécurisé de charges lourdes

Les coussins de levage pneumatiques permettent de soulever, caler ou repositionner des charges lourdes dans des espaces où un cric, un palan ou un engin de manutention ne passent pas ou sont trop contraignants à mobiliser. Utilisés en industrie, BTP, secours, logistique ou maintenance, ils apportent une solution de levage puissante, compacte et progressive, à condition d’être bien dimensionnés et intégrés dans vos procédures. Ce guide centralise les informations essentielles et renvoie vers les principaux articles de la catégorie coussins de levage.

Pour découvrir directement les modèles disponibles (capacités de 1 à 65 tonnes, dimensions, accessoires), consultez la gamme de coussins de levage pneumatiques 1T à 65T.

1. Qu’est-ce qu’un coussin de levage pneumatique ?

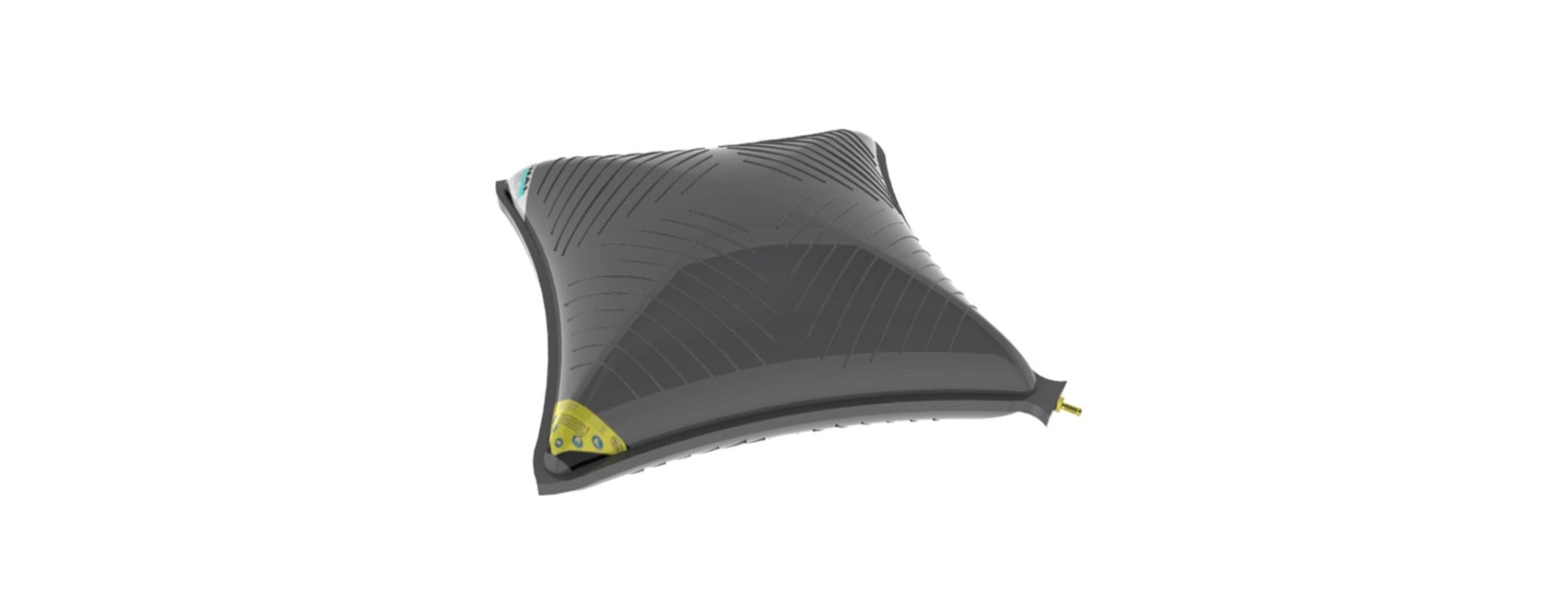

Un coussin de levage pneumatique est un « vérin plat » alimenté en air comprimé. À vide, sa faible épaisseur (environ 25 mm) lui permet de se glisser sous une charge ; en se gonflant, il exerce un effort vertical sur une surface relativement large, ce qui permet de soulever ou de reprendre un appui sur des structures variées (bâti, longeron, traverse, châssis, etc.).

Les coussins de levage Actilev sont conçus pour travailler sous 8 bar, avec des capacités de 1 à 65 tonnes et des courses maximales pouvant atteindre plus de 500 mm selon les références. Ils sont conformes à la norme NF EN 13731 et adaptés à des usages exigeants (industrie, secours, TP…) lorsque la procédure est maîtrisée. Une présentation illustrée de ces usages est disponible dans le guide « Soulevez des charges lourdes en toute sécurité et confortablement avec notre coussin de levage pneumatique » ainsi que dans l’article « Obtenez un soutien aérien puissant et soulevez des charges lourdes avec facilité ».

2. Pour quels usages un coussin de levage est-il pertinent ?

Le coussin de levage n’est pas là pour remplacer tous vos moyens de levage, mais pour couvrir des situations où il apporte un gain réel :

• faible hauteur d’insertion disponible sous la charge ;
• accès encombré, environnement contraint ou difficile ;
• besoin de lever « juste ce qu’il faut » pour passer une cale, sortir un élément, corriger une assise ;
• nécessité de travailler sur des points porteurs précis plutôt qu’au centre de gravité théorique.

Les cas d’usage détaillés sont traités dans plusieurs guides dédiés :

• coussins de levage pour la maintenance industrielle ;
• coussins de levage pour le BTP et les travaux publics ;
• coussins de levage pour le secours et les interventions d’urgence ;
• coussins de levage pour la logistique et le transport.

3. Dimensionner un coussin de levage : les 4 paramètres clés

Le bon coussin ne se choisit pas uniquement au tonnage affiché. En pratique, le dimensionnement repose sur quatre paramètres :

• la capacité réelle vs la charge effectivement reprise au point de levage ;
• la hauteur disponible au départ et la course utile souhaitée ;
• la stabilité : surface d’appui, qualité des points porteurs, sol ;
• l’air comprimé et la commande (source, pression, contrôle, accessoires).

Le guide « Dimensionnement d’un coussin de levage pneumatique : méthode terrain et sécurité » détaille une méthode simple pour :

• clarifier le scénario (accéder / soutenir / repositionner) ;
• estimer la charge réellement reprise et choisir une marge HSE défendable ;
• valider la hauteur d’insertion et la course utile ;
• assurer la stabilité via les plaques de calage et le traitement du sol.

Pour les aspects purement techniques (hauteurs, dimensions, courses, masses), référez-vous à la fiche catégorie coussins de levage pneumatiques et aux fiches produits associées.

4. Accessoires indispensables : commandes, flexibles, plaques de calage

Un coussin ne travaille jamais seul. Pour une exploitation efficace et sûre, il doit être associé à des accessoires adaptés :

• commandes 1 voie ou 2 voies pour piloter un ou deux coussins ;
• contrôleurs à boutons poussoirs pour un contrôle fin des mouvements ;
• flexibles haute pression de 5 ou 10 mètres pour travailler à distance ;
• plaques de calage pour répartir l’effort et protéger coussin + charge.

Ces éléments sont détaillés dans le guide accessoires pour coussins de levage : commandes, flexibles, plaques de calage, et disponibles dans la gamme produits :

• commande simplifiée 1 voie ;
• commande simplifiée 2 voies et contrôleur 2 voies ;
• flexible 5 m 25 bar et flexible 10 m 25 bar ;
• plaques de calage pour coussins de levage.

5. Sécurité, normes et environnement : un levage maîtrisé

Les coussins de levage haute pression sont des équipements de levage à part entière et s’inscrivent dans un cadre normatif et HSE précis. Ils sont conformes à la norme NF EN 13731 (notamment pour les usages secours) et doivent être utilisés avec :

• des procédures claires (levage par paliers, calage systématique, zone d’exclusion) ;
• des contrôles réguliers (état du coussin, flexibles, raccords, commandes) ;
• des règles d’appui (points porteurs structurants, plaques, sol stabilisé) ;
• une prise en compte des environnements ATEX si nécessaire.

Les aspects normes et sécurité sont détaillés dans le guide « Normes et sécurité des coussins de levage (NF EN 13731) ». Pour les environnements contraints ou sensibles (coactivité, espace réduit, atmosphère explosive), le guide « Sécuriser vos opérations de levage en environnement contraint et ATEX » approfondit les bonnes pratiques.

En zone ATEX ou environnement à risque, associez vos méthodes à des équipements adaptés, disponibles dans la catégorie matériel ATEX antidéflagrant.

6. Coussins de levage et réduction des coûts : l’angle ROI

Au-delà de l’aspect technique, l’intégration des coussins de levage dans vos méthodes peut contribuer à réduire les coûts de manutention lourde :

• moins de mobilisation de moyens lourds pour de petits levages ponctuels ;
• moins de bricolages et de casse liée à de mauvais points de levage ;
• moins de temps d’arrêt grâce à des interventions plus rapides ;
• moins d’expositions aux risques pour vos équipes (TMS, accidents).

L’article dédié « Réduire les coûts de manutention lourde grâce aux coussins de levage pneumatiques » analyse ces gains sous un angle responsable d’exploitation / maintenance / HSE.

7. Pour qui ? Responsables maintenance, bureaux d’études, exploitants

Les coussins de levage intéressent plusieurs profils :

• les responsables maintenance et HSE, qui veulent sécuriser et standardiser des opérations d’accès, de levage ponctuel et de calage (voir coussins de levage pour responsables maintenance industrielle) ;
• les bureaux d’études et ingénieries, qui doivent intégrer des moyens de levage dans des cahiers des charges ou des scénarios d’intervention (voir coussins de levage pour bureaux d’études et ingénierie) ;
• les exploitants, logisticiens, conducteurs de travaux ou chefs de chantier, pour lesquels le coussin est un outil de proximité à forte valeur ajoutée lorsqu’il est bien encadré.

8. Comment choisir entre coussins et autres moyens de levage ?

Le coussin n’est pas la réponse à tout. La page « Coussins de levage ou vérins hydrauliques : que choisir ? » compare ces solutions selon plusieurs critères :

• hauteur disponible, encombrement, forme de la charge ;
• nécessité de déplacement ou seulement de levage ponctuel ;
• besoin de répétitivité (table élévatrice, système dédié) vs intervention ponctuelle ;
• environnement (atelier, chantier, secours, ATEX).

Pour la manutention répétitive et la mise à hauteur prolongée, orientez-vous vers des tables élévatrices industrielles ou d’autres équipements de levage et de manutention. Le coussin vient en complément, pour l’accès et le levage local.

9. Besoin d’un avis technique ou d’une configuration complète ?

Pour passer d’une idée générale à une configuration opérationnelle (coussins, commandes, flexibles, plaques, procédures types), vous pouvez :

• identifier vos principaux scénarios (maintenance, BTP, logistique, secours) ;
• rassembler les informations sur les charges, points porteurs, hauteurs disponibles et environnements ;
• définir vos priorités : réduction des temps d’arrêt, sécurité, flexibilité, multi-sites.

Ensuite, faites valider votre configuration par nos techniciens. Nous pourrons vous orienter vers les bonnes références dans la gamme de coussins de levage pneumatiques, les accessoires associés et les guides les plus pertinents pour vos équipes.
